TECHNISCHE DATEN

Profilsystem

Reynaers HiFinity-System
Maximalmaße	Max. Flügelhöhe	4000 mm
Maximalmaße	Max. Flügelbreite	3500 mm
Wärmedämmung (Uf)		1,4 W/m2K
Dichtigkeit	Wasserdichtigkeit	E750 (750 Pa)
Dichtigkeit	Luftdichtigkeit Max. getesteter Druck	4 (600 Pa)
Ausgangsleistung		Rw (C;Ctr) = 46 (-1;-3) dB
Widerstandsfähigkeit gegen Windlast		C5 (2000 Pa)
Einbruchhemmung		RC2/WK2
Energieniveau		Passiv
Rahmentiefe	für Doppelverglasung	148 mm
Rahmentiefe	für Dreifachverglasung	180 mm
Verglasungsdicke	für Doppelverglasung	36-38mm
Verglasungsdicke	für Dreifachverglasung	52-54mm
Schienen für das System		2 Schienen für bis zu 4 Flügel

Hinweis: Leistungsbild kann abhängig von Profilkombinationen abweichen.

Schiebesystem

Der speziell dafür entwickelte Spurbereich stellt die fließende Bewegung der Glasscheiben selbst mit großen Öffnungsbereichen bei leichter manueller Nutzung sicher. Für ein höheres Komfortniveau ermöglicht Ihnen der verdeckt angebrachte Schiebemotor die Flügel per Knopfdruck zu öffnen oder indem Sie den Motor in Ihr Hausautomationssystem einbinden. Dieser Hochleistungsmotor gewährleistet eine maximal bequeme Nutzung und ist eine sichere und zuverlässige Lösung.

Einzigartige Eigenschaften:

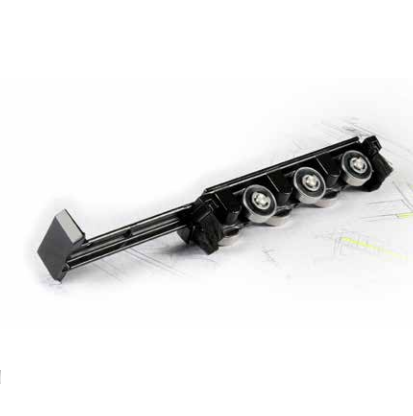

- Patentierte Rollenhalterung mit Kugellagern aus korrosionsbeständigem Stahl (C5)
- Patentierter Befestigungsblock für leichten Aufbau und Ausrichtung vertikaler Profile

VIEW WORK

Nullschwelle

HiFinity ist immer eine Nullschwellen-Lösung, aber wir bieten auch zwei Alternativen an:

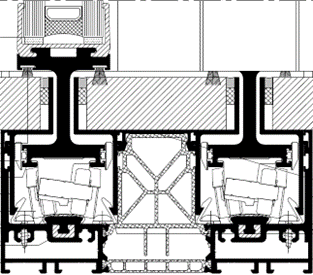

PROFILE FINISH, deckt den Spurbereich ab, sodass das Bodenniveau überall gleich bleibt, was besonders bei mehrspurigen Lösungen hilfreich ist.

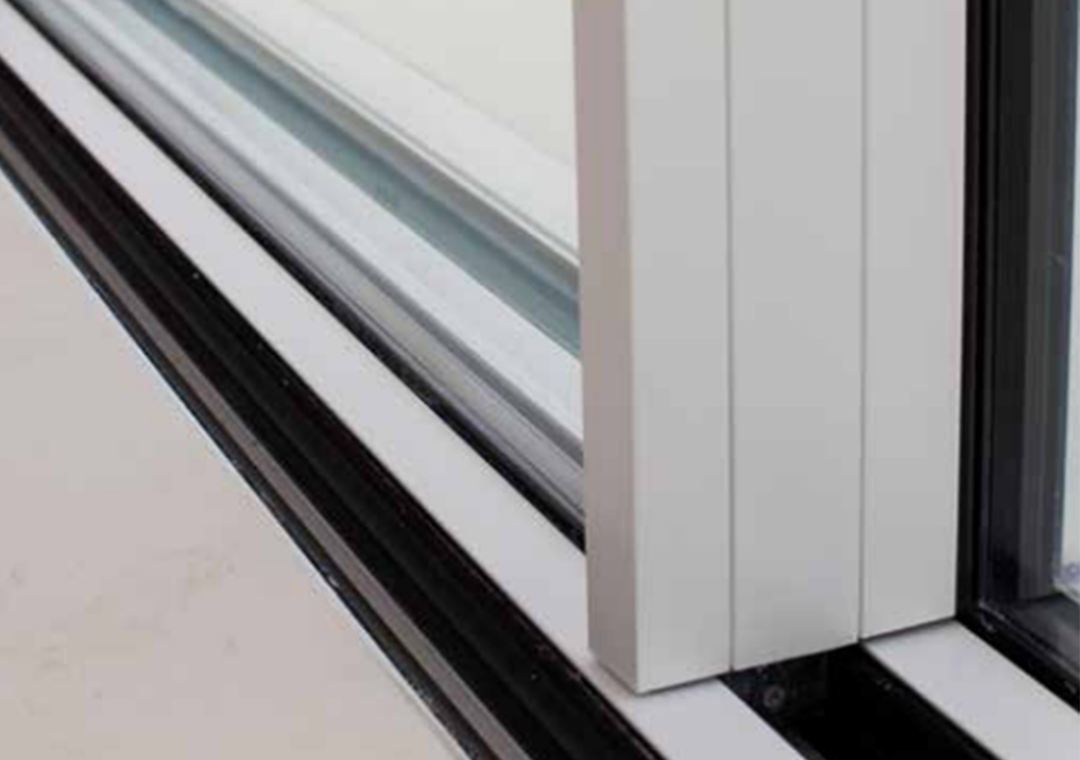

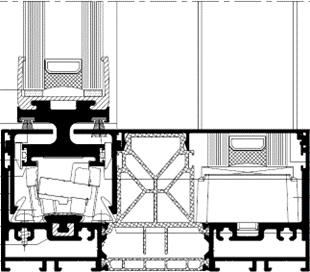

FLOOR FINISH, lässt die Systembegrenzungen gänzlich verschwinden, indem der Bodenbelag auf dem System weitergeführt wird. Wenn sich die Tür öffnet, „verschwindet“ das Bodenprofil.

Der Türgriff

Der spezielle Charakter der Hi-Finity Schiebetüren drückt sich durch ihren einzigartigen Türgriff aus. Das Design dieses Türgriffs bringt das minimalistische Erscheinungsbild mit einem starken Ausdruck ins Gleichgewicht.

In Schließposition entsteht durch die Verbindung zwischen dem Griff und der Wand die Illusion als würden sie miteinander verschmelzen. Als Teil des Designs wurde das Material des Griffs genau untersucht und ausgewählt. Die Kombination aus festem Metall und weichem Material beweist einmal mehr das Detailbewusstsein, das bei Hi-Finity entscheidend ist.

VIEW WORK

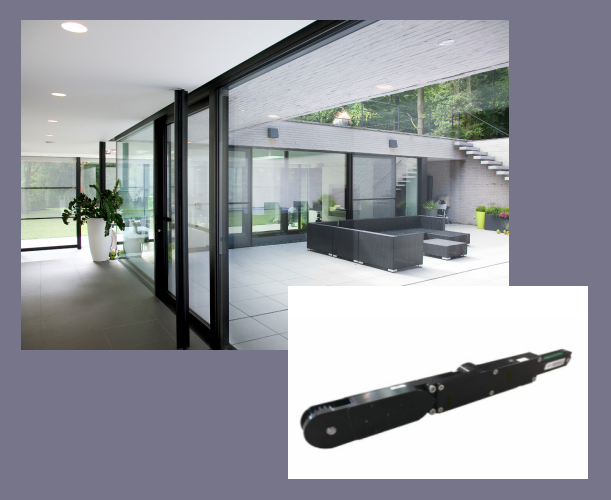

Verdeckter Schiebemotor

Der verdeckt angebrachte Schiebemotor ermöglicht es Ihnen, die Flügel per Knopfdruck zu öffnen oder indem Sie den Motor in Ihr Hausautomationssystem einbinden. Dieser Hochleistungsmotor gewährleistet eine maximal bequeme Nutzung und ist eine sichere und zuverlässige Lösung, die unseren Kunden einen unbegrenzten Ausblick mit höchstem Komfort bietet. Trotz des nur minimal sichtbaren Rahmens kann Hi-Finity dank der enormen Systemstabilität das Gewicht einer großer Schiebeglasscheibe von bis zu 750 kg und befestigter Glasscheiben von bis zu 1.200 kg tragen.

Vollständig verdeckter Motor, Architekten müssen dies bei Konstruktionsanpassungen nicht berücksichtigen und maximale Nutzung der Raumhöhe;
Automatisierte Kalibrierung vor Ort für alle Längen;
Mindestlänge Schieberahmen 1.300 mm;
Automatisierte Sicherheitskalibrierung vor Ort für Prüfung der Einbauempfindlichkeit;
Bis zu 8 Schiebemotoren in +80 synchronisierten Lösungen für maximale Freiheit;
Unterstütz bis zu 20.000 Zyklen;
Adaptives Geschwindigkeitsprofil für maximale Sicherheit.

Motortypen:

von 80 kg bis 425 kg mit 50 W-Version
von 425 kg bis 750 kg mit 70 W-Version

TECHNISCHE DATEN

TECHNISCHE DATEN
Mindestlänge Schiebefenster	>1300 mm
Gewicht Schieberahmen	Beginnend bei 80 kg
Spannung	24 V DC
Aktueller Schiebemotor	1 A Nennspannung, 2,5 A Spitzenspannung - 50 W Motor 1 A Nennspannung, 2,5 A Spitzenspannung - 70 W Motor
Aktueller Hubmotor	1 A Nennspannung, 2 A Spitzenspannung
Aktuelle Elementensteuerung	0,75 A Nennspannung
Anforderungen für Stromversorgung	Reguliertes Schaltnetzteil mit Überhitzungs-, Kurzschlusssicherung
Fahrgeschwindigkeit	+- 7 cm pro Sekunde
Sicherheit	PSPE, Kontaktdruck
Schutzart	IP20, wenn Einbau gemäß der Katalogrichtlinien
Schloss HiFinity:	Fallriegelsystem, ausfallsicher

Elektrisches Schloss

HiFinity mit elektrischem Schloss schafft ein sicheres und sorgloses Umfeld, in dem sich unsere Kunden keine Sorgen über ungebetene Gäste machen müssen. Die Tür wird durch den Einsatz eines robusten Riegels, der direkt an der Tür über einen Knopf oder über ein Smart-Home-System oder Gebäudemanagementsystem gesteuert wird, ver- und entriegelt und sie kann auch von Außen mit einer unserer integrierten Zutrittskontrolllösungen entriegelt werden. Zusätzlich lässt die integrierte Alarmrückmeldung unsere Kunden ruhig schlafen.

Eigenschaften Fallriegelschloss:

Alarmrückmeldung direkt vom Schloss (in Position und verriegelt)
Leichte Montage, bessere Fehlergrenzen
Aufrüstbar auf motorisierte Schiebetechnik: vorab-Motorisierung als Option bereits in Werkstatt

Vorteile:

Höchster Komfort und Sicherheit (RC2)
Einfache Montage aufgrund Kabel mit farblich gekennzeichneten Steckern
LED-Rückmeldung auf Knopfdruck auf Status
Alarm-Rückmeldung Kontakt
Option für Lüftungsposition: Erweiterung der Lüftung für Pleuelstange.

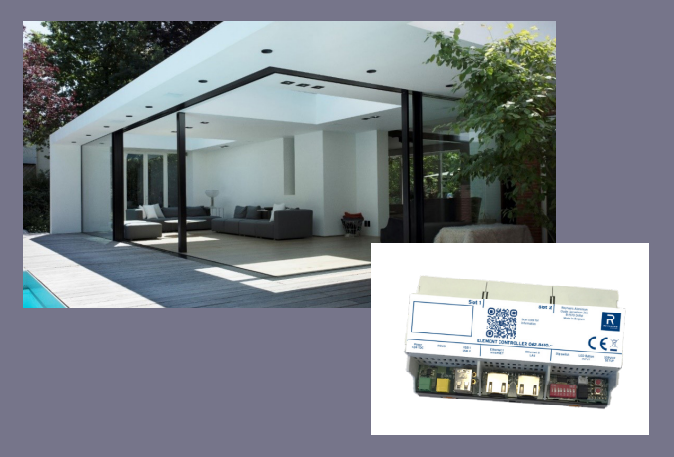

Die Elementensteuerung

Die Elementensteuerung bietet eine einfache und schnelle Montage aller unterstützten Öffnungsarten mit sicherer und einfacher Steuerung durch Synchronisieren der Motoren der einzelnen Elemente und zusätzliche Integrationsmöglichkeiten in Gebäudemanagement- oder Smart-Home-Systemen.

Eigenschaften:

Mehr als 80 HiFinity-Aufbauten. Zwei Verlängerungskartensteckplätze für: KNX-kompatible Systeme wie Eingabetasten, 3 zusätzliche Eingabetasten oder 2 Ausgangskontakte mit Signalisierung. Synchronisierung von bis zu 8 Schiebemotoren in einem einzelnen Element. Höchst zuverlässiges und robustes eigenes Motorenkommunikationsprotokoll basierend auf RS485. Längere Kabel, geringe Signalunterbrechung und mehrere Motoren in Daisy-Chain.

Elementensteuerung verpflichtend für Synchronisierung der folgenden Situationen:

Einzelsteuerung für eine oder mehrere Flügel;
Kollisionsverhütung zwischen schweren beweglichen Flügeln durch positionsbasierter Bewegungssteuerung in geschlossenem Kreislauf;
Hohe Sicherheitsleistung durch Motorstrom und poitionsbasierter SICHERHEITSsteuerung pro Motor;
Leichte Montage und Instandhaltung für Installateur über manuelle PC-lose oder web-basierte geführte Montage;
Erweiterte Konfigurationsoptionen;
Leicht zu bedienende Oberfläche für Elektriker oder BMS im weiteren Sinne.
